海思PLC-IOT电力线载波通讯方案
< 返回

海思PLC-IOT电力线载波通讯方案

浏览量

    89日,华为开发者大会盛大开幕,华为各类产品及应用精彩亮相。其中海思Hi3921电力线载波方案的展示也吸引了大量的开发者关注。Hi3921电力线载波方案对应模块型号命名3121N-H,由FN-LINK研发并在华为开发者大会首次亮相。下面我们将会对PLC-IOT作简要介绍,如需业务洽谈或更多资料请联系我司业务窗口。

一、PLC概述

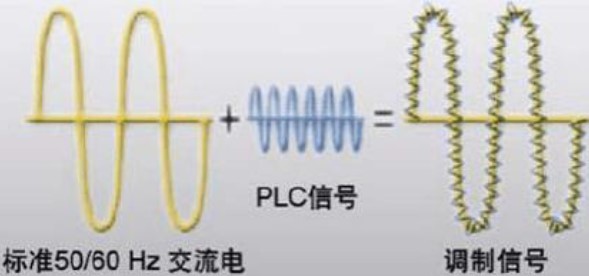

1PLC电力载波通信含义

在交流或直流线路上加载载波信号传输数据AC 10Kv220V/380VDC 12V/24V线路

2PLC树形网络架构

CCo:      树根主节点,创建并维护电力载波通讯网络。

STA:      树枝节点或叶子节点。PSTA: 中继节点。

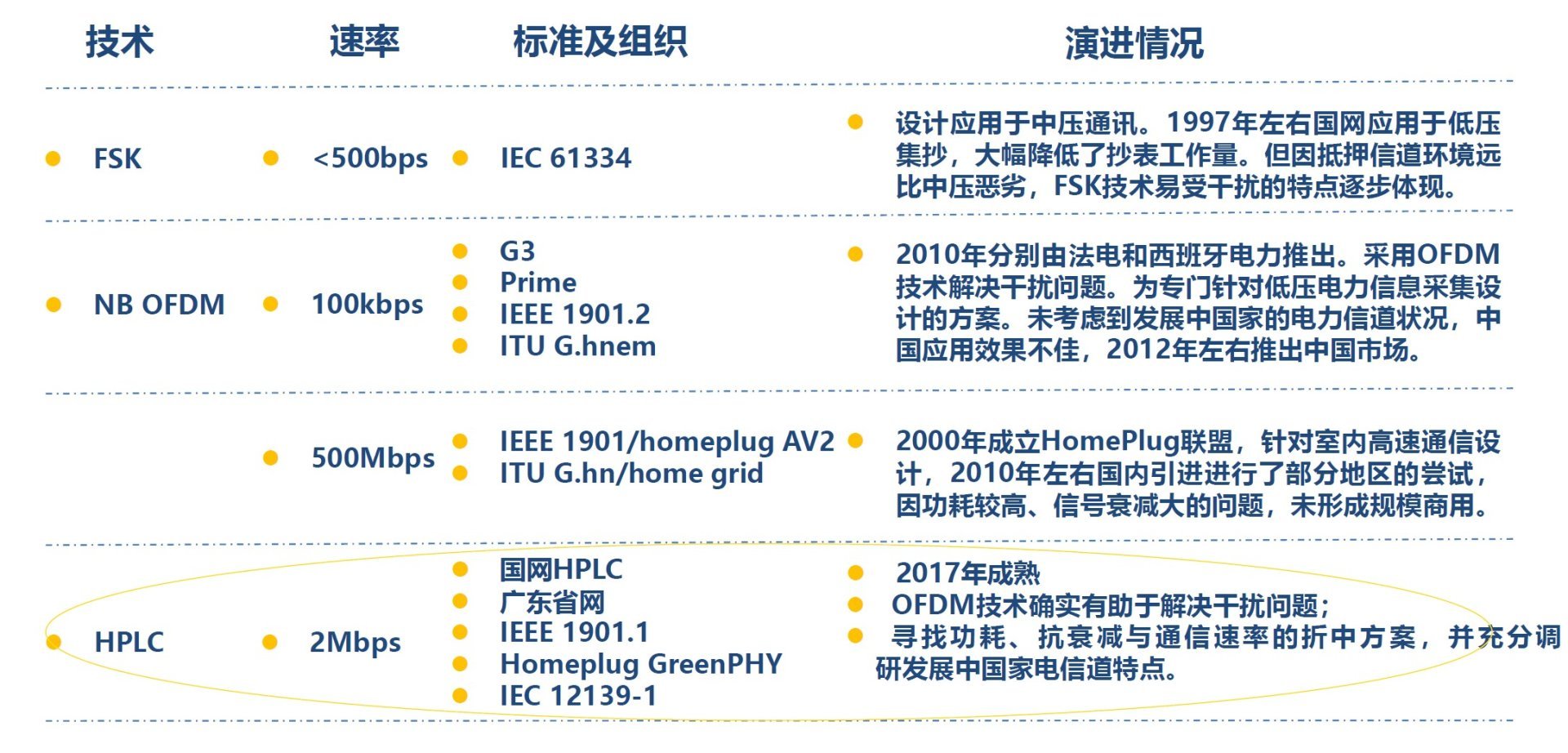

3PLC载波标准演进

4、为什么要使用PLC技术

在使用电力线供电的前提条件下,PLC-IoT技术相较于其他通信技术具有如下优势:

a、提供更远的传输距离和更高的传输速率

无需担心建筑物遮挡造成的无线信号衰减;理论传输距离5Km

相对于2.4G通讯技术,信道环境简单。提供200kbps应用层传输速率,保障IoT类产品通讯即时性

b、提供便捷的施工、运维,有电即能用

无需关注拓扑,只要保障设备供电,即可实现通讯

无需考虑部署中继节点,只要在同一电力变压器供电环境下,即可进行通讯

c、能够使用简单、经济的方案隔离通讯区域

可以通过简单的并接电容隔离通讯区域,避免通讯区域间干扰

实现同一通讯区域内的无感知自组网

二、产品概述

集成高速/低速多模电力线载波通讯调制解调器及高性能应用处理内核

应用于家庭控制应用、工业控制应用、照明控制、表计集抄等电力线通讯领域

芯片支持IEEE1901.1SunSpec标准,满足EN50561EN55022EN50065FCC Part 15BKCC国际检测标准

集成高性能ARM Cortex-M3处理器,提供SPIUARTI2CPWMGPIO等丰富的外设接口,支持多路AD模拟输入

搭载华为物联网开源操作系统LiteOS,提供更开放的开发环境及更快捷、更安全的系统运行

解决建筑物遮挡造成的无线信号衰减问题

解决线路部署、运维成本较高问题

解决PLC-IoT类应用互联互通问题

增加系统集成度,降低产品BOM成本

三、解决方案特点

四、应用场景

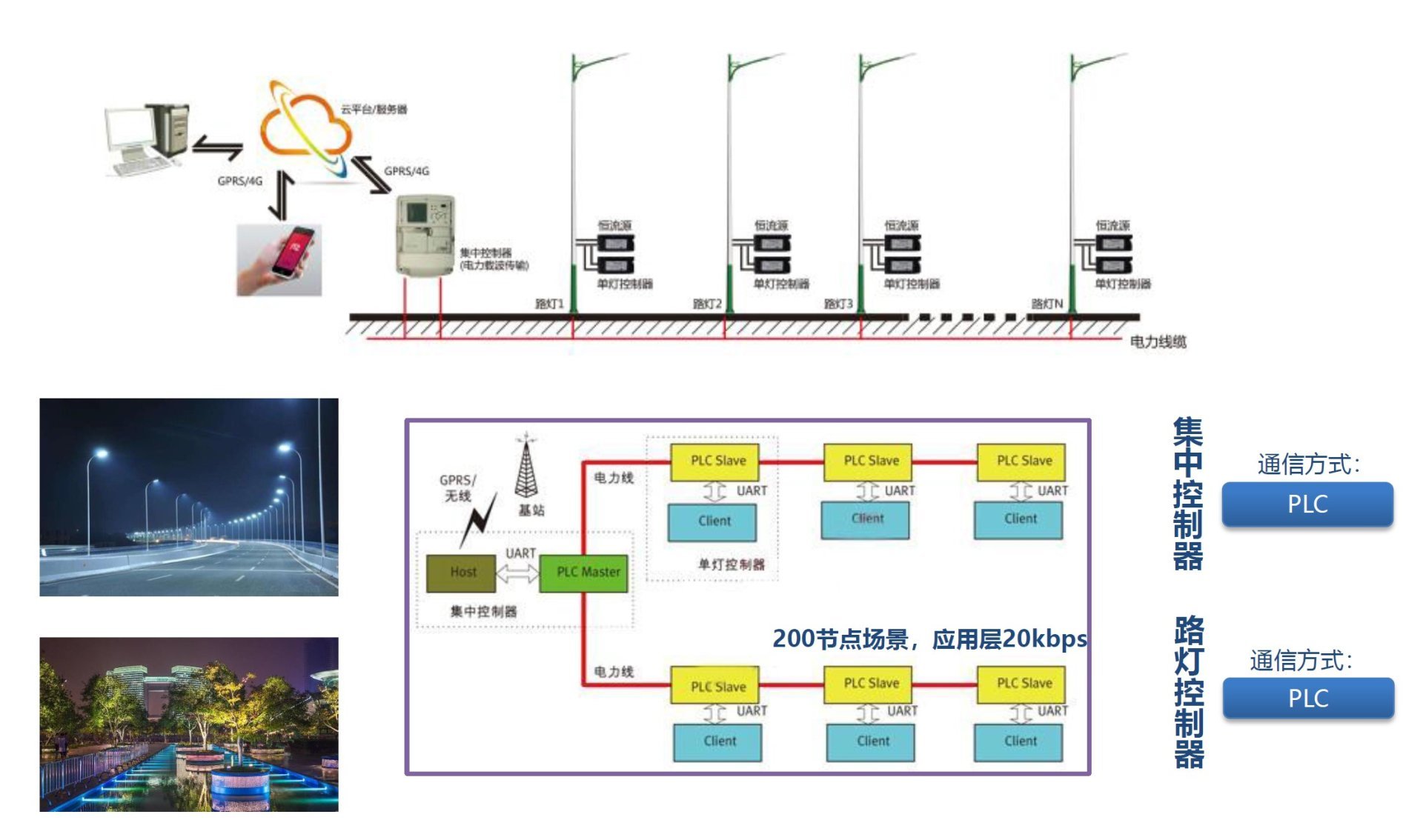

1、路灯照明控制

2、智能抄表

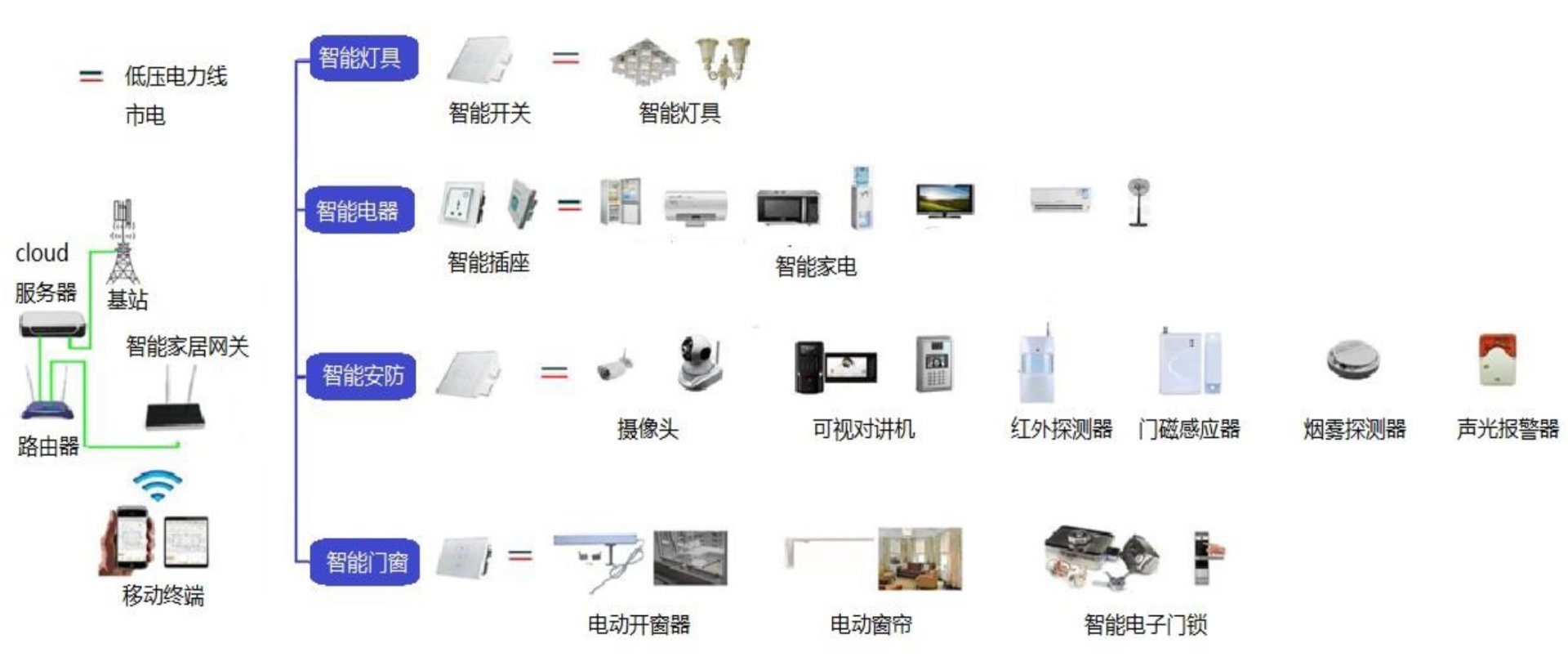

3、智能家居

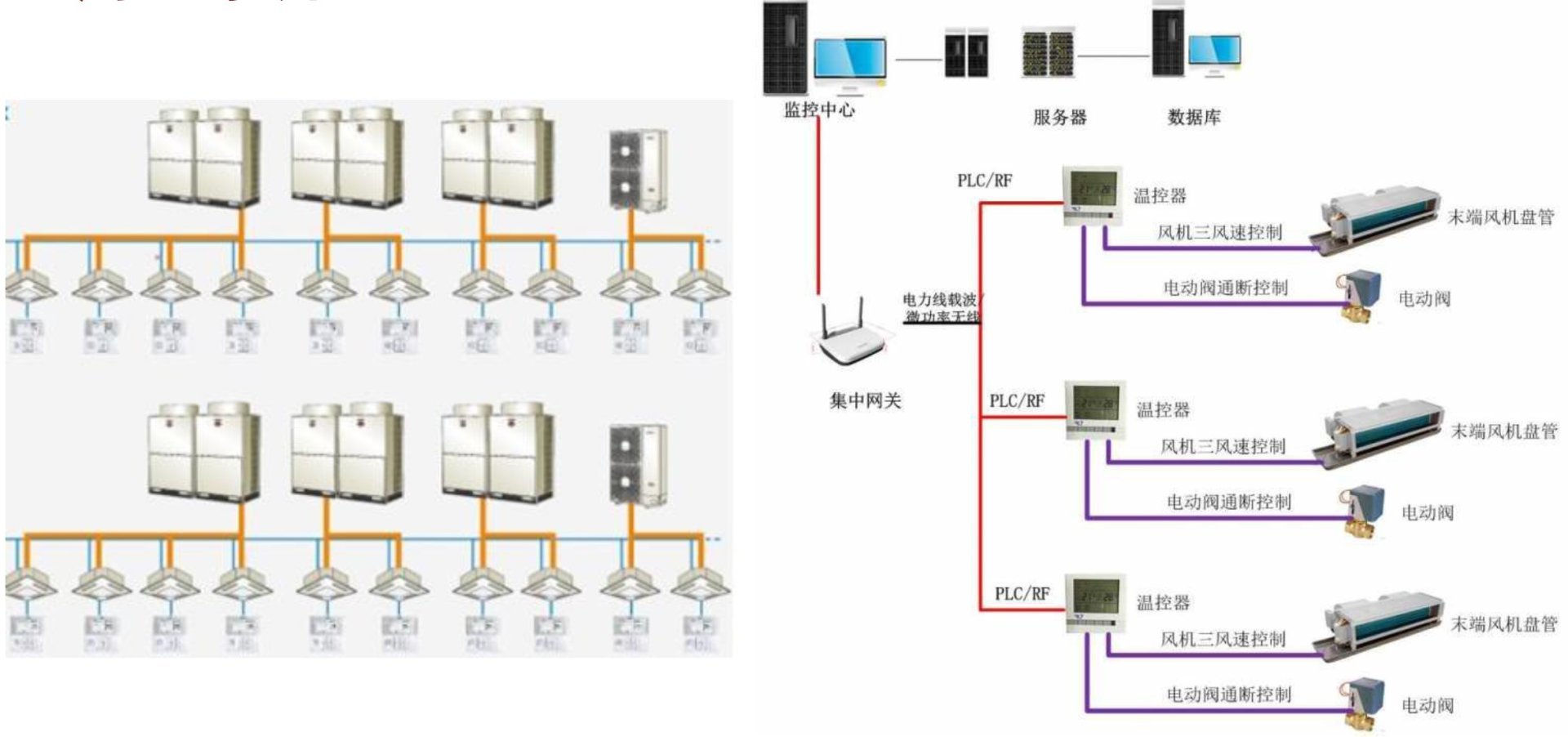

4、中央空调

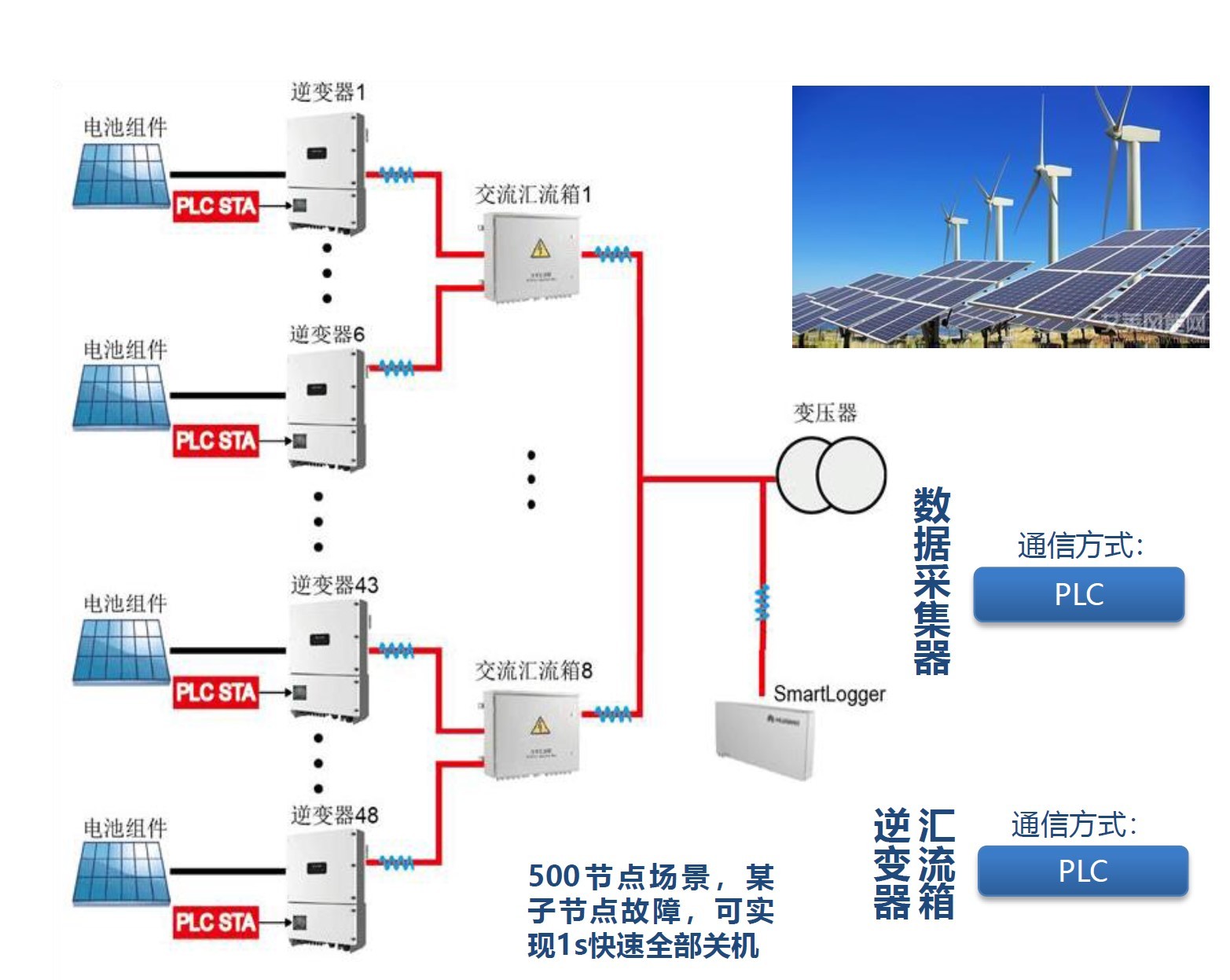

5、光伏逆变

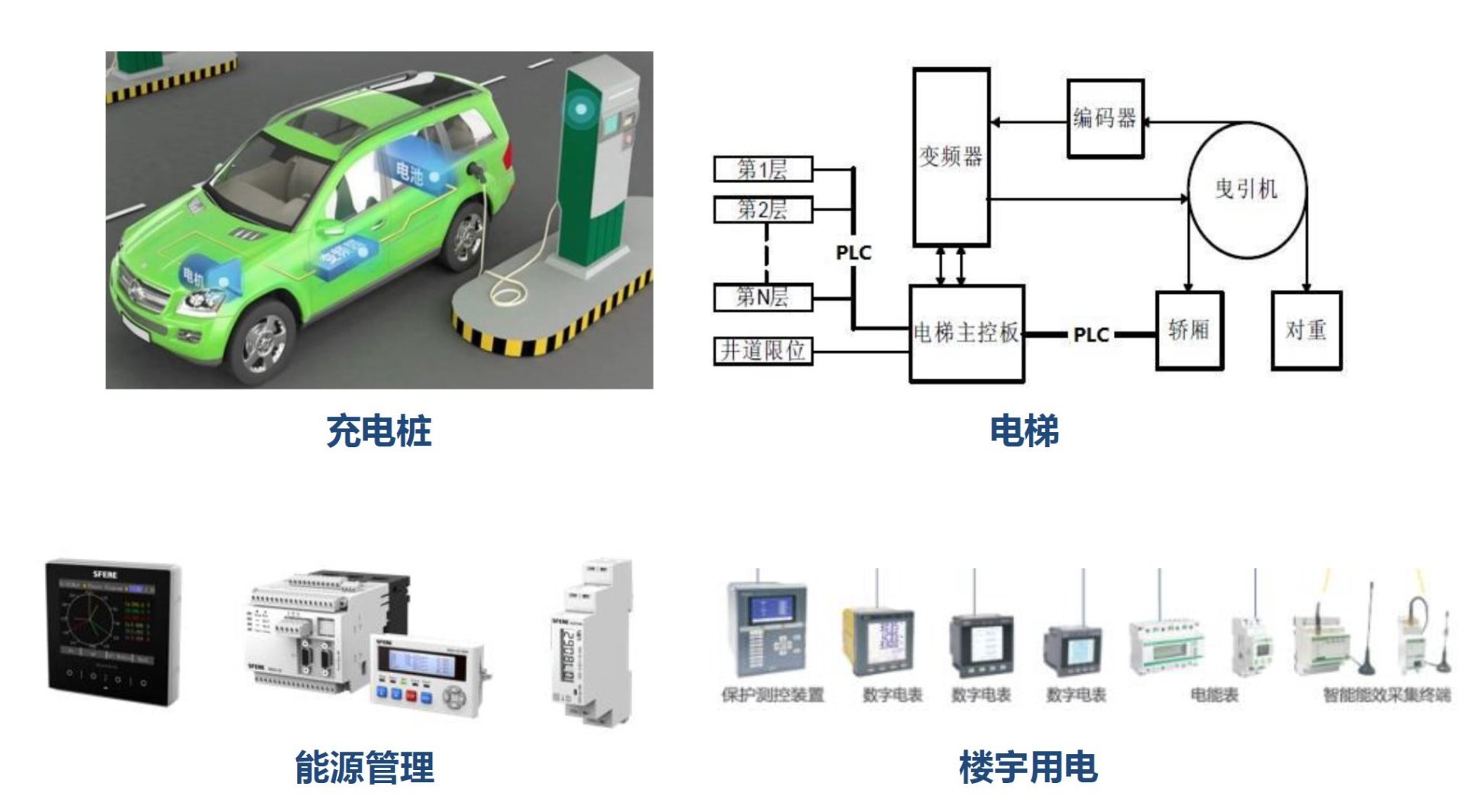

6、工业控制

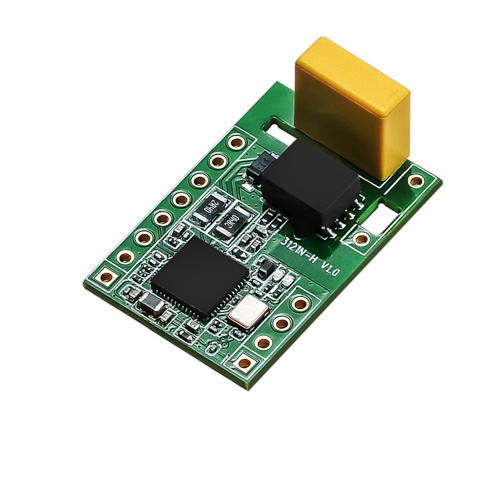

五、PLC-IOT演示模组示意图
