8223A-SR
Wi-Fi Dual-band 1X1 11ac + Bluetooth 4.2 Module wifi模块 蓝牙wifi二合一模块2.4g5g双频WiFi模块
产品分类：
无线通讯模组
RF 2.4G/5.8G Wi-Fi/BT Module
关键词：
8223A-SR
wifi模块
蓝牙wifi二合一模块
2.4g5g双频WiFi模块
产品功能
支持IEEE 802.11a/b/g/n/ac协议
WIFI 1T1R AC模式下传输速率高达433 Mbps
2.4GHz支持20/40MHz，5GHz支持20/40/80MHz
支持WLAN USB和蓝牙UART接口
支持蓝牙V4.2，BLE和向后兼容的蓝牙1.2、2.x+
WIFI 1T1R AC模式下传输速率高达433 Mbps
2.4GHz支持20/40MHz，5GHz支持20/40/80MHz
支持WLAN USB和蓝牙UART接口
支持蓝牙V4.2，BLE和向后兼容的蓝牙1.2、2.x+
产品应用
OTT/IPTV/DVB/机顶盒 平板 笔记本 广告机 智能电视 IPC/NVR 工控设备 行车记录仪 智能门铃 智能电视 智能投影仪 虚拟现实VR/AR 无线存储 打印机 POS机 电子称 车载前/后端 无人机 机器人 HDMI录播 智能网关 儿童教育 玩具 照明灯具 智能路灯 智能家电/家电 仪器仪表（水、电、气）智能城市及其他消费类电子产品

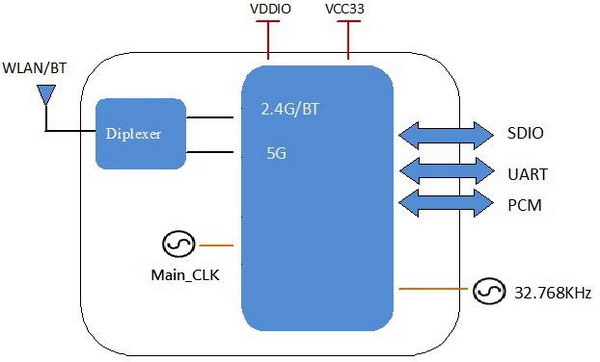

结构图
产品主要参数
| 模块型号 | 8223A-SR | 芯片型号 | QCA1023 |
| 接口类型 | SDIO3.0 | 无线标准 | IEEE 802.11 a/b/g/n/ac+BLE4.2 |
| 传输速率 | 433Mbps | 安 规 | RoHS,REACH |
| 天线接法 | 外接 | 支持系统 | Linux/Android |
| 工作频率 |
2.4G:2.400GHz～2.497GHz(2.4G ISM Band) 5.8G:4.900GHz～5.845GHz(5.0G ISM Band) |
工作电压 | 3.3V |
| 尺 寸 | L12.0 * W12.0 * T1.7 mm | 射频天线 | 1T1R |
| 工作温度 | -30°C to 85°C | 存储温度 | -40°C to 125°C |

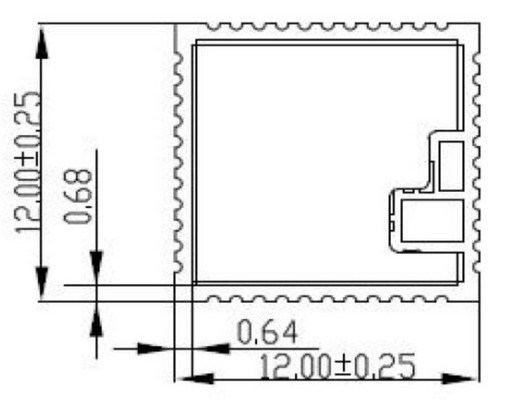

产品尺寸参考图
产品关键词查询：8223A-SR;wifi模块;蓝牙wifi二合一模块;2.4g5g双频WiFi模块
