8223N-SR

WiFi Dual-band 1X1 11ac + Bluetooth V5.0 Module wifi模块 无线模块 5g模块 WiFi蓝牙二合一模块

产品分类:

产品展示

无线通讯模组

RF 2.4G/5.8G Wi-Fi/BT Module

关键词:

8223N-SR

wifi模块

无线模块

5g模块

WiFi蓝牙二合一模块

undefined
undefined
undefined
  • undefined
  • undefined
  • undefined
立即咨询

产品功能

支持IEEE 802.11a/b/g/n/ac协议
2.4GHz支持20/40MHz,5GHz支持20/40/80MHz
支持WLAN SDIO3.0和蓝牙UART接口
支持蓝牙V4.1,BLE和向后兼容的蓝牙1.2、2.x+

产品应用

OTT/IPTV/DVB/机顶盒 平板 笔记本 广告机 智能电视 IPC/NVR 工控设备 行车记录仪 智能门铃 智能电视 智能投影仪 虚拟现实VR/AR 无线存储 打印机 POS机 电子称 车载前/后端 无人机 机器人 HDMI录播 智能网关 儿童教育 玩具 照明灯具 智能路灯 智能家电/家电 仪器仪表(水、电、气)智能城市及其他消费类电子产品

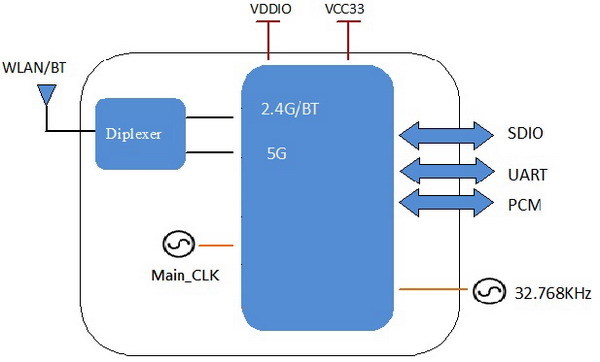

结构图

产品主要参数

模块型号 8223N-SR 芯片型号 QCA1023
接口类型 SDIO3.0 无线标准 IEEE 802.11 a/b/g/n/ac+BLE5.0
传输速率 433Mbps 安    规 RoHS,REACH
天线接法 External Antenna 支持系统 Linux/Android
工作频率 2.4G:2.400GHz~2.497GHz(2.4G ISM Band)
5.8G:4.900GHz~5.845GHz(5.0G ISM Band)
工作电压 3.3V
尺寸 L16.6 * W13.0 * T1.8mm 射频天线 1T1R
工作温度 -40°C to 85°C 存储温度 -40°C to 125°C

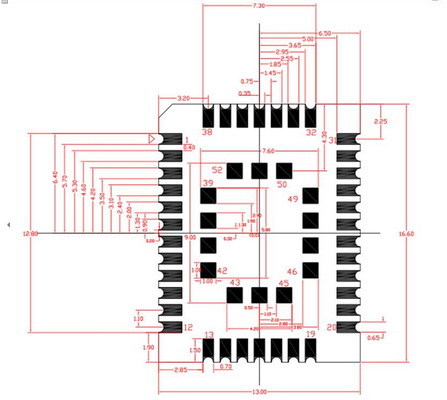

产品尺寸参考图
