8274B-SR
Wi-Fi Dual-band 2X2 11ac + Bluetooth 5.0 Module wifi模块 sdio 无线模块 2.4g5g双频WiFi模块
产品分类:
无线通讯模组
RF 2.4G/5.8G Wi-Fi/BT Module
关键词:
8274B-SR
wifi模块
sdio
无线模块
2.4g5g双频WiFi模块



产品功能
支持IEEE 802.11a/b/g/n/ac协议
WIFI2T2R双天线支持MIMO,AC模式下传输速率高达867 Mbps
2.4GHz支持20/40MHz,5GHz支持20/40/80MHz
支持WLAN的SDIO3.0和蓝牙的UART/PCM接口
支持蓝牙V4.2+HS,BLE并向下兼容的蓝牙1.2、2.x+
WIFI2T2R双天线支持MIMO,AC模式下传输速率高达867 Mbps
2.4GHz支持20/40MHz,5GHz支持20/40/80MHz
支持WLAN的SDIO3.0和蓝牙的UART/PCM接口
支持蓝牙V4.2+HS,BLE并向下兼容的蓝牙1.2、2.x+
产品应用
OTT/IPTV/DVB/机顶盒 平板 笔记本 广告机 智能电视 IPC/NVR 工控设备 行车记录仪 智能门铃 智能电视 智能投影仪 虚拟现实VR/AR 无线存储 打印机 POS机 电子称 车载前/后端 无人机 机器人 HDMI录播 智能网关 儿童教育 玩具 照明灯具 智能路灯 智能家电/家电 仪器仪表(水、电、气)智能城市及其他消费类电子产品
结构图
产品主要参数
模块型号 | 8274B-SR | 芯片型号 | QCA6174 |
接口类型 | SDIO3.0 | 无线标准 | IEEE 802.11 a/b/g/n/ac+BLE4.2 |
传输速率 | 867Mbps | 安 规 | RoHS,REACH |
天线接法 | 外接 | 支持系统 | Linux/Android |
工作频率 |
2.4G:2.400GHz~2.497GHz(2.4G ISM Band) 5.8G:4.900GHz~5.845GHz(5.0G ISM Band) |
工作电压 | 3.3V |
尺 寸 | L15.0 x W13.0 x T1.9 mm | 射频天线 | 2T2R |
工作温度 | -30°C to 85°C | 存储温度 | -40°C to 85°C |

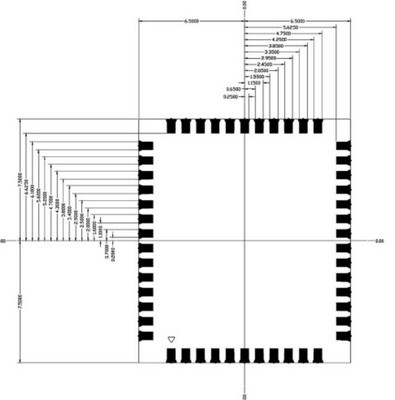

产品尺寸参考图
