F23BDSM25-W1
WiFi Single-band 1X1 11n + Bluetooth V2.1 Module 无线模块 rf模块 2.4g无线模块 wifi模块
产品分类：
无线通讯模组
RF 2.4G Wi-Fi/BT Module
关键词：
F23BDSM25-W1
无线模块
rf模块
2.4g无线模块
wifi模块
产品功能
支持IEEE 802.11b/g/n协议
WIFI 1T1R n模式下传输速率高达150 Mbps
2.4GHz支持20/40MHz
支持WLAN和蓝牙的SDIO接口
支持Bluetoothv2.1+EDR/Bluetooth3.0/3.0+HS/4.0
产品应用
OTT/IPTV/DVB/机顶盒 平板 笔记本 广告机 智能电视 IPC/NVR 工控设备 行车记录仪 智能门铃 智能电视 智能投影仪 虚拟现实VR/AR 无线存储 打印机 POS机 电子称 车载前/后端 无人机 机器人 HDMI录播 智能网关 儿童教育 玩具 照明灯具 智能路灯 智能家电/家电 仪器仪表（水、电、气）智能城市及其他消费类电子产品

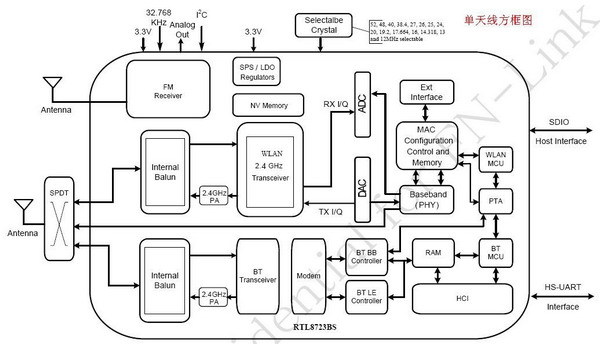

结构图
产品主要参数
| 模块型号 | F23BDSM25-W1 | 芯片型号 | RTL8723BS |
| 接口类型 | SDIO | 无线标准 | IEEE802.11 b/g/n+BLE4.0 |
| 传输速率 | 150Mbps | 安 规 | RoHS,REACH |
| 天线接法 | 外接 | 支持系统 | Android /Linux/Windows |
| 工作频率 | 2.4G:2.400～2.4835GHz | 工作电压 | 5V |
| 尺 寸 | L12.0 * W12.0 * T1.80mm | 射频天线 | 1T1R |
| 工作温度 | -5°C to 55°C | 存储温度 | -40°C to 80 °C |
产品尺寸参考图
